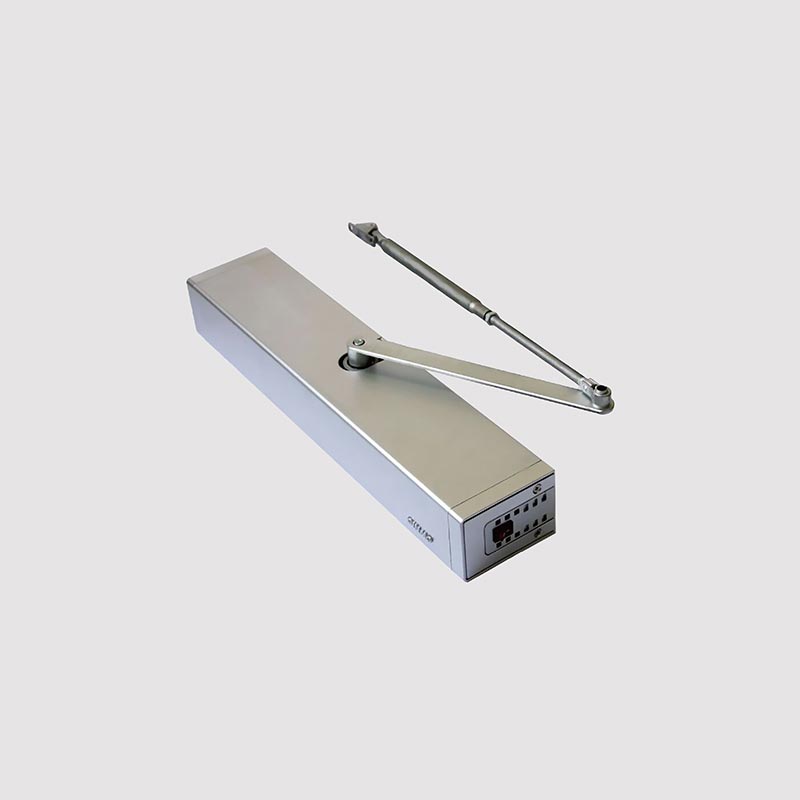

300 kg automaattinen kääntökoneisto

OWNIC on Kiinassa toimiva valmistaja, joka pystyy toimittamaan korkealaatuisia 300 kg:n automaattisia kääntölaitteita. Verrattuna 150 kg:n malliin tämä kääntöovikäyttöinen käyttölaite tarjoaa erinomaisen suorituskyvyn tuulenvastuksen, korkeataajuisen toiminnan ja suuren vääntömomentin ohjauksen suhteen, joten se sopii ihanteellisesti teollisuuden ovijärjestelmiin.

Tekniset tiedot:

Kuinka 300 kg:n automaattinen kääntökoneisto toimii?

1. Liipaisusignaali: Oven avaaminen voidaan laukaista eri menetelmillä, kuten infrapuna- tai mikroaaltouuniantureilla, manuaalisilla painikkeilla, kulunvalvontajärjestelmillä jne.

2. Ohjausjärjestelmän käsittely: Vastaanotettuaan signaalin ohjain arvioi tulon, varmistaa, että avaamisen ehdot täyttyvät, ja antaa komennon käyttöjärjestelmän aktivoimiseksi.

3. Moottorikäyttöinen mekaaninen varsi: Tehokas moottori aktivoi ja käyttää alennusmekanismia vakaan vääntömomentin tuottamiseen ja ajaa mekaanisen varren tai vivustojärjestelmän liikkeelle.

4. Oven avausprosessi: Mekaaninen varsi työntää ovea pyörimään saranoidensa ympäri ja avaa sen ennalta asetettuun kulmaan. Tämä prosessi käyttää "pehmeä käynnistys" -mekanismia, joka estää äkilliset tärähdykset ja varmistaa, että jopa painava 300 kg:n ovi avautuu sujuvasti.

5. Avointilan pitäminen: Ovi pysyy auki-asennossa tietyn ajan, joka on säädettävissä.

6. Automaattinen sulkemisprosessi: Ohjausjärjestelmä antaa komennon sulkea ovi; moottori vaihtaa suuntaa ja ovi sulkeutuu hitaasti estääkseen paisumisen tai törmäyksen, mikä varmistaa turvallisen toiminnan myös raskailla ovilla.

Mitkä ovat 300 kg:n automaattisen kääntöovikoneiston asennustavat?

Raskaiden ovipaneeleiden käyttöön liittyvien erityisvaatimusten vuoksi 300 kg:n automaattinen kääntöoviohjain asettaa korkeat vaatimukset asennusrakenteille, kuorman jakautumiselle ja tilan sijoittelulle. On olemassa kolme ensisijaista asennustapaa, joista jokainen sopii erilaisiin arkkitehtonisiin olosuhteisiin, ovityyppeihin ja suunnitteluvaatimuksiin; Projektin konsultointivaiheessa analysoimme tilanteesi ja annamme räätälöityjä suosituksia.

I. Ylös asennettava niveltyyppi

Kääntöovien käyttäjille tämä on yleisin ja joustavin asennustapa. Päämoottoriyksikkö on asennettu seinään tai palkkiin suoraan oven yläpuolelle. Erittäin luja vivustovarsi liitetään moottorin ulostuloakseliin toisesta päästä, kun taas toinen pää on saranoitu ovilevyn yläosaan. Ovilehti pyörii alkuperäisten saranoidensa ympäri, jolloin olemassa olevia oven niveliä ei tarvitse vaihtaa.

Edut:

Korjausystävällinen: Ei vaadi lattiamuutoksia, joten se on ihanteellinen olemassa olevien rakennusten parantamiseen.

Helppo huolto: Pääyksikkö on esillä, mikä mahdollistaa tarkastuksen ja korjauksen ilman ovea irrottamalla.

Pienemmät kustannukset: Ei vaadi sulautettuja komponentteja tai monimutkaista maa- ja vesirakennustyötä.

Asennusvaatimukset:

Oven yläpään on oltava valmistettu kiinteästä betonista tai teräksestä; kevyt teräskehys on ehdottomasti kielletty. Vapaan korkeustilan on oltava ≥ 2100 mm, ja kiinnitysreiät kiinnitysvarrelle on esiporattava ovilevyn yläosaan.

II. Ylös asennettu hammaspyöräkäyttöinen tyyppi

Jos projektisi vaatii suurta tarkkuutta tai korkeaa ilmatiiviyttä, voimme suositella tätä asennustapaa. Moottori ja alennusvaihteisto on integroitu ylempään nivelkokoonpanoon. Ovilehti asennetaan erityisillä kantavilla saranoilla, jotka on asennettu ylempään ja alempaan nivelhylsyyn. moottori käyttää suoraan ylempää nivelakselia ja pyörittää siten koko ovilehteä.

Edut:

Tasainen toiminta: Ei heiluvaa vivustovartta takaa, että ovilehti pysyy vakaana ja heilumattomana.

Erinomainen ilmatiiviys: Käytetään yleisesti puhdastiloissa ja laboratorioissa; tiivistysnauhojen kanssa yhdistettynä se saavuttaa korkean ilmatiiviyden.

Esteettinen yksinkertaisuus: Ei näkyvissä olevaa vivustovartta saa aikaan puhtaamman ja virtaviivaisemman ulkoasun.

Ylivoimainen kuorman jakautuminen: Oven paino jakautuu ylä- ja alanivelten kesken, mikä pidentää saranoiden käyttöikää.

Asennusvaatimukset:

Vaatii uuden oviaukon rakentamisen tai olemassa olevan aukon täydellisen rakenteellisen peruskorjauksen. Lattiaan on upotettava pohjalevy alemman nivelhylsyn pohjalle ja ylärakenteeseen on upotettava kantava teräslevy. Itse ovilehti vaatii mittatilaustyönä leikatun keskiaukon ylemmän kääntöakselin sijoittamiseksi. Tätä menetelmää tulee lähestyä varoen korjausprojekteissa, joissa on mukana olemassa olevia rakenteita, eikä sitä välttämättä suositella tällaisissa tapauksissa.

III. Maan sisäinen hydraulijärjestelmä

Tämä on piilotettu ratkaisu, joka on suunniteltu korkealuokkaisiin kaupallisiin tiloihin ja ympäristöihin, joissa ei ole kattorakenteisia elementtejä. Hydraulisylinteri ja moottori on integroitu maahan upotettuun koteloon; työntötanko ulottuu ylöspäin lattiasta ja yhdistyy ovilevyn alareunaan, jolloin ovi kääntyy ulospäin pohjastaan ​​avattaessa.

Edut:

Täysin piilotettu: yläpuolella ei ole näkyviä laitteita, mikä säilyttää rakennuksen julkisivun esteettisen eheyden.

Soveltuu palkittomiin rakenteisiin: Ihanteellinen tiloihin, joissa on lasiverhoseinät tai kipsilevykatot.

Enhanced Sense of Occasion: Käytetään usein luksusliikkeiden, museoiden ja yksityishuviloiden sisäänkäynnissä luodakseen upean, seremoniallisen vaikutelman.

Asennusvaatimukset:

Maan pinta vaatii kaivamista ja esiupotustyötä; valmiille pinnalle on tehtävä vesieristyskäsittely veden kertymisen aiheuttaman korroosion estämiseksi. Toimintahäiriön sattuessa huoltokansi on nostettava huoltoa varten, mikä voi olla suhteellisen hankalaa. Lisäksi tämä järjestelmä asettaa tiukat vaatimukset lattian tasaisuudesta ja tasaisuudesta. Jos hankkeessasi asetetaan erityisen korkealle esteettisyydelle – ja edellyttäen, että työmaaolosuhteet ovat yhteensopivat – tämä asennustapa on erinomainen valinta.

FAQ

K: Mikä on perustavanlaatuinen ero toimintaperiaatteissa 300 kg:n kääntöovikoneiston ja 150 kg:n mallin välillä?

V: Perustoimintalogiikka on identtinen; laitteiston redundanssi vaihtelee kuitenkin merkittävästi.

Moottori: 300 kg:n automaattisen kääntöoven käyttölaitteen moottorissa on suurempi teho ja paksummat jäähdytyselementit.

Vaihteen materiaali: 300 kg:n yksikkö vaatii tarkkuuskoneistetut hammaspyörät, jotka on valmistettu kokonaan teräksestä kestämään valtavia leikkausvoimia.

Jousen lujuus: Oven sulkemistoiminnolla varustettuna 300 kg:n kääntöoven käyttölaitteen sisäinen paluujousen paine on 2-3 kertaa suurempi kuin vakioyksiköissä.

K: Miksi 300 kg:n kääntöoven käyttölaitteen avautumisnopeus näyttää suhteellisen hitaalta?

V: Tämä johtuu fyysisen kineettisen energian hallinnasta; jos 300 kg painava ovi liikkuisi liian nopeasti, sen synnyttämä liike-energia muodostaisi merkittävän turvallisuusriskin.

Raskaat yksiköt asettavat etusijalle toiminnan vakauden suurella vääntömomentilla – pelkän nopeuden sijaan – varmistaakseen kyvyn pysähtyä hetkessä missä tahansa vaiheessa oven liikettä.
